ENR-RXQLXQ型系列一次消谐器

　　一、概述
　　ENR-RXQ/LXQ型6-35KV合用于电压互感器中性点的非线性电阻消谐阻尼器（消谐器），，，是装置在6-35KV电压互感器（压变或PT）一次绕组上，，，中性点与地之间的一种非线性电阻消谐阻尼器件。。。本产品是新的改型设计、电阻器理论袒露、毋庸绝缘外套；；ぁ⒃仓庑蔚南称。。。与之前只是外形分歧，，，电气机能齐全一样。。。
　　二、利用职能
　　6-35KV中性点非有效接地电网中的压变有二个有关问题需解决：：：
　　1、压变的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，，，且常因变乱处置不实时或变乱扩大而造成大面积停电；；
　　2、电网中的弧光接地使电压互感器再三销毁。。。使用消谐器可有效地解决上述问题：：：解除或阻尼压变非线性励磁个性而引起的铁磁谐振过电压，，，这种谐振过电压会导致系统相电不不变；；能有效克制间隙性弧光接地时流过压变绕组的过电流，，，预防压变销毁；；限度系统单相接地隐没时在压变一次绕组回路中产生的涌流，，，这种涌流会败坏压变或使压变熔丝熔断；；当系统产生单相接地后可较长功夫；；ぱ贡涿馐馨芑。。。
　　三、ENR-RXQ/LXQ型6-35kV消谐器使用环境
　　1、户内外，，，装在压变的就近边上，，，消谐器虽有防雨职能，，，不宜直接经受日晒雨淋；；
　　2、环境温度-40℃～+60℃；；
　　3、互换电力系统频率为50Hz或60Hz；；
　　4、地震烈度8度以下地域。。。
　　四、重要电气机能
　　ENR-RXQ/LXQ型6—35KV消谐器重要机能参数（表1）

型号			直流个性KV/mA	非线性系数a	热容量250mA/10min
ENR-RXQ/LXQ型6～10KV	通用型		1.45～1.65/15	0.40～0.45	通过
	弱绝缘型		1.38～1.45/15	0.40～0.45	通过
	高原型		1.48～1.52/15	0.40～0.45	通过
	超小型		1.45～1.65/15	0.40～0.45	通过
ENR-RXQ/LXQ型35KV	通用型	A	4.0～4.2/42	0.40～0.45	通过
	通用型	B	≥2.80～2.85/50	0.30～0.40	通过
	弱绝缘型		2.60～2.70/50	0.35～0.45	通过
	高原型		1.90～2.10/15	0.35～0.45	通过

　　表格中的参数为我厂典型产品参数,如用户有分歧要求,我厂可凭据用户要求出产.
　　五、ENR-RXQ/LXQ型6-35kV消谐器的装置
　　1、装置方式：：：
　　RXQ/LXQ型消谐器体积较小，，，能够选取垂直方式，，，也能够选取水平方式装置；；能够直接固定在压变本体的螺杆上（把稳JDZJ-6～10型压变的固定螺栓是不接地的。。。需将消谐器接地端与接地螺栓相衔接）。。。也能够固定在压变左近支架上。。。
　　2、接线示意图：：：
　　2.1三个单相压变（PT）时：：：
　　未接消谐器前，，，三个单相压变高压绕组尾（X.Y.Z）直接接地或是并联成中性点(0)接地。。。接消谐器时，，，必须将直接接地的高压绕组尾或(0)与地断开。。。消谐器接在中性点(0)与地之间，，，(中性点不再直接接地)。。。
　　2.2三相五柱压变(PT)时:
　　未接消谐器前,三相五柱压变中性点“0”直接接地，，，接消谐器时必须将中性点（0）与地断开，，，消谐器接在中性点（0）与地之间（中性点不再直接接地）。。。

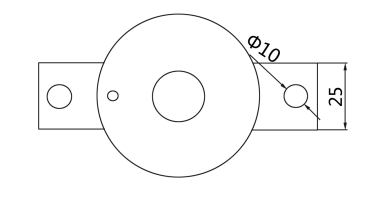

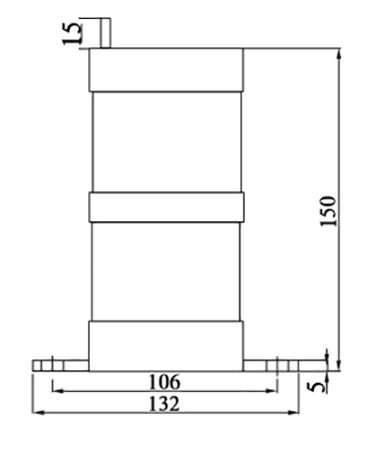

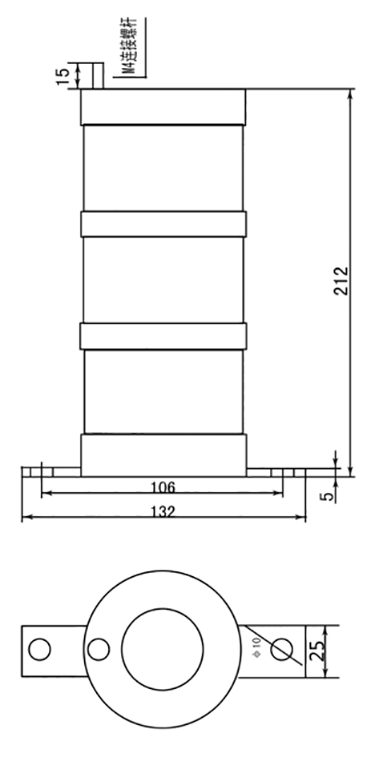

　　2.3消谐器的重要装置尺寸：：：

7323841db72bc58e5f4cab13df95c305
